Periscópio

construir um periscópio

O que é um periscópio?

Periscópio
Fig. 1 - Periscópio

O periscópio é um acessório fundamental dos submarinos, utilizado para captar imagens acima da água. Foi também largamente utilizado durante as guerras, para observar o movimento dos inimigos a partir do lado de dentro de trincheiras. É também chamado de berinscópio.

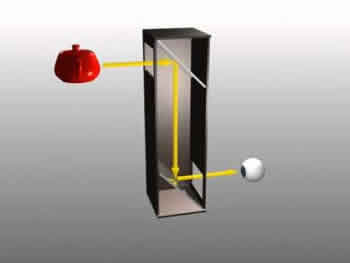

Um periscópio básico utiliza dois espelhos paralelos, a certa distância um do outro. Os espelhos devem estar num ângulo de 45°, pois, caso contrário, a imagem não ficará perfeita. Os raios luminosos atingem o primeiro espelho, que os reflete para o segundo espelho; daí são novamente refletidos para o visor. O trajeto completo da luz possui a forma aproximada da letra "Z", onde por uma das extremidades a luz refletida pelos corpos a serem observados entra, e pela outra ela atinge os olhos do observador, possibilitando que este veja o que, a princípio, estaria fora do seu alcance de visão. Ver imagem na figura 1.

O periscópio teria sido concebido primeiramente pelo russo Drzewiecki, em 1863. Entretanto, o primeiro aparelho de que se tem notícia foi construído só em 1894, pelo italiano Angelo Salmoiraghi. O nome vem do grego periskopein, que significa “ver em volta.


Como construir um periscópio?

O periscópio utilizado nos submarinos não utiliza espelhos planos simples, mas sim prismas ópticos construídos de forma sofisticada.

Este exemplo que te propomos é um modelo didático que tem como princípio básico a reflexão da luz. Dada a simplicidade da construção e das leis óticas envolvidas é bastante recomendado para demonstrações em Feiras de Ciências.

Os espelhos planos fornecem, a partir da luz proveniente de um objeto real, uma imagem virtual, do mesmo tamanho do objeto e simétrica ao objeto, em relação ao espelho. Podemos por isso recorrer à utilização de dois espelhos, colocados paralelamente um em relação ao outro, para poder construir um periscópio, tal como mostra a figura um.

construir um periscópio
Fig. 2 - Um periscópio em cartão

Para construir o teu periscópio caseiro vais precisar de:

  • um pedaço grande de cartão (1,20 cm x 51 cm)
  • tesoura, cola e marcador
  • 2 espelhos com 11 cm de largura
  • fita isolante
  • tinta preta
  • papel para decorar o exterior do teu periscópio
  • Primeiro deves construir uma caixa de cartão idêntica à apresentada na figura um, pintar de preto por dentro, antes de a fechar e colocar os espelhos tal como mostra a figura, com um ângulo de 45º. No final deves decorar por fora, se assim o quiseres.

    Para uma explicação bem detalhada, vê o video em baixo do manual do mundo, para perceberes bem o que fazer.

    Bom trabalho!

    Video exemplificando como construir

    outras experiências divertidas

    Construir um periscópio

    Um briquedo muito engraçado e fácil de fazer

    Autores identificados no video. Duração aproximada: 13 min Fonte: http://www.Youtube.com (Manual do mundo)
